Display e indicatori

Quadro della strumentazione
Si illumina quando il veicolo è sbloccato.

Contagiri 1

(scala x 1.000)

Spia livello minimo olio motore

All'avviamento del motore, il display 2 avvisa quando si raggiunge il livello minimo dell'olio. Consultate il paragrafo "Livello dell'olio motore" nel capitolo 4.

Computer di bordo 2

Consultare il paragrafo "Computer di bordo" del capitolo 1.

Indicatore della temperatura del liquido di raffreddamento

La spia 5 (modalità "Normal ") o la spia 6 (modalità "Sport" o "Track") diventa rossa quando viene inserito il contatto o all'avviamento del motore, poi si spegne dopo alcuni secondi.
A seconda della modalità di guida selezionata, quando la spia 3 (modalità "Normal ") o la spia 6 (modalità "Sport" o "Track") diventa blu, ciò indica che la temperatura del liquido di raffreddamento è bassa. Le prestazioni del motore sono limitate (potenza, coppia e regime motore).
Quando la spia di segnalazione 3 si spegne o la spia 6 diventa bianca, ciò indica che le prestazioni del motore sono ottimali.
Quando la spia 5 o 6 viene visualizzata in rosso, ciò indica un surriscaldamento. Arrestate il veicolo. Lasciate raffreddare il motore prima di verificare il livello dell'acqua (consultate "Livelli di liquido di raffreddamento" nel capitolo 4). Se il livello è normale, l'accensione della spia di allarme dipende da qualcos'altro. Rivolgetevi alla Rete del marchio.
Nota: la zona rossa 4 indica il limite di regime massimo del motore (in giri/min). Cambia in base alla temperatura del liquido di raffreddamento.

Indicatore di temperatura esterna 7

Ora 8

Indicatore del livello di carburante 9

Indicatori di velocità 10 e 11

(km o miglia all’ora)
L'indicatore 10 è fornito a titolo informativo.
Regolare la velocità solo in base all'indicatore di velocità omologato 11.

Allarme acustico velocità eccessiva

A seconda della versione del veicolo, viene emesso un segnale acustico quando la velocità supera i 120 km/h.

Indicatori in modalità "Sport" o "Track"

A seconda della modalità di guida selezionata (consultate "Scelta della modalità di guida" nel capitolo 2), possono essere visualizzate le seguenti informazioni:

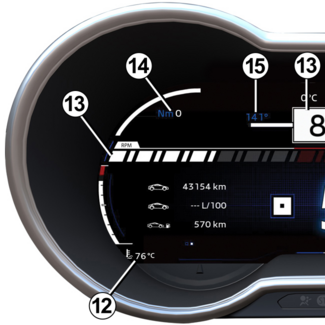

  • la temperatura del liquido di raffreddamento 12. Indica la temperatura (in gradi Celsius o Fahrenheit) del liquido di raffreddamento.
Nota: la temperatura di funzionamento della frizione deve essere di circa 115°C. Se la temperatura è maggiore, viene visualizzato un messaggio sul quadro della strumentazione;
  • il regime motore 13. Indica il regime motore (in giri/min);
  • la coppia motore 14. Indica il livello di coppia disponibile (in Newton metri);
  • l'angolo del volante 15 (in gradi);

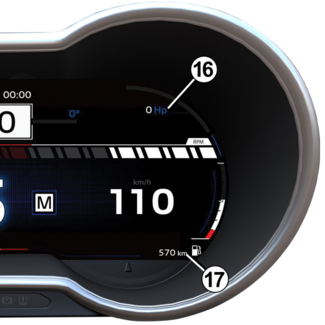

  • la potenza motore 16. Indica la potenza motore in tempo reale (in cavalli DIN);
  • autonomia prevedibile con il carburante residuo 17.
Quadro della strumentazione impostato in miglia
(a seconda della versione del veicolo, è possibile passare a km/h)

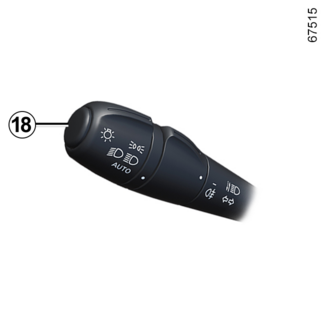

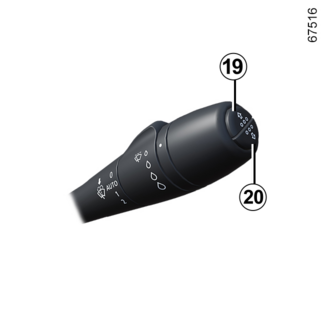

  • A veicolo fermo, premere più volte il tasto 19 o 20 finché non viene visualizzato il menu delle impostazioni. Esercitare una pressione lunga sul tasto 18, 19 o 20 per accedere al menu;
  • col tasto 19 o 20, selezionare "Unità",
  • premere brevemente il tasto 18 per modificare l'unità di misura. La nuova unità di misura viene applicata immediatamente.
Per tornare alla modalità precedente, rifate la stessa operazione.
Nota: in entrambi i casi, dopo aver scollegato la batteria, il computer di bordo torna automaticamente all’unità di misura originaria.
Suggerimento
Nessun oggetto deve essere appoggiato sul supporto del quadro della strumentazione 21.
Rischio di danneggiamento del display del quadro della strumentazione.
