Livelli, filtri
Livelli, filtri
Livello del liquido dei freni
Il controllo del livello si esegue a motore fermo e su superficie orizzontale.
Deve essere controllato spesso e comunque ogni volta che si avverte una variazione
anche minima nell’efficacia dell’impianto frenante.
AVVERTENZA
Prima di qualsiasi intervento sotto il cofano, il motore deve essere spento (consultate
il paragrafo "Avviamento/spegnimento del motore" del capitolo 2).
Accesso

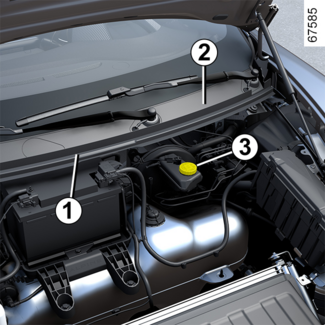

A seconda della versione del veicolo, può essere necessario staccare la canalina della
griglia presa d'aria anteriore per accedere al liquido dei freni 3.
Per eseguire questa operazione:

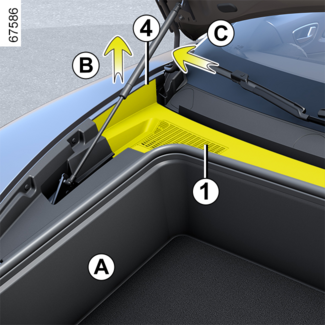

- afferrare dall'estremità posteriore l'aletta 4 della canalina della griglia presa d'aria anteriore 1 e tirarla verso l'alto per sganciarla da tale griglia 2;
- afferrare la canalina sul lato sinistro, quindi tirarla in alto verso di voi (movimento B) per sganciarla completamente;
- spostarsi verso sinistra (movimento C) per rilasciare il lato destro della canalina e facilitare i relativi movimenti rispetto al supporto;
- posizionare delicatamente la canalina 1 su una superficie pulita e asciutta.
AVVERTENZA
Veicoli non dotati di vano portaoggetti A
A causa della presenza dei componenti meccanici:
- è vietato riporre oggetti sotto il cofano motore;
- quando si interviene nel vano motore, assicuratevi di non lasciare nulla (stracci, attrezzi, ecc.). In caso contrario, ciò può causare il danneggiamento dei componenti meccanici o provocare un incendio.
Rischio di danneggiamento o incendio;
- Durante gli interventi nel vano motore, alcuni componenti meccanici potrebbero essere caldi. Inoltre, l'elettroventola può azionarsi in ogni momento.
Rischio di lesioni
Rimontaggio della canalina della griglia presa d'aria anteriore
È importante riposizionare correttamente la canalina 1.
Per eseguire questa operazione:

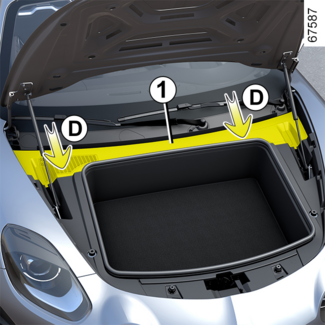

- posizionare la canalina 1 (movimento D);

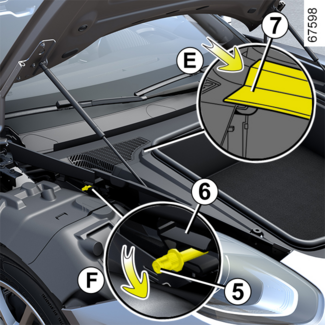

- a seconda della versione del veicolo, inserire la canalina 1 nella sede dell'aletta 7 (movimento E);

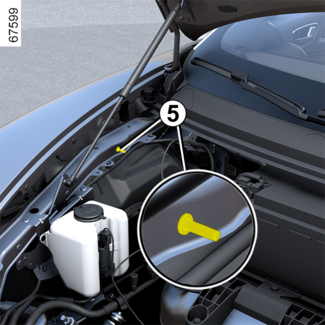

- agganciare il componente 6 a ogni estremità della canalina al supporto della carrozzeria 5 (movimento F);

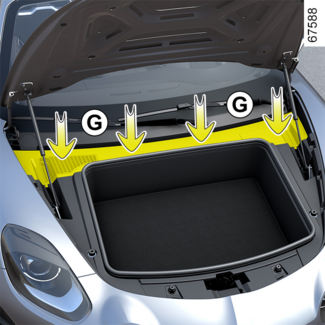

- premere la canalina (movimento G) per agganciarla.
Nota: in caso di difficoltà nell'agganciare la canalina 1 (movimento G), verificare se è stata inserita nei componenti 5 e 7: rischio di danneggiamento della canalina.

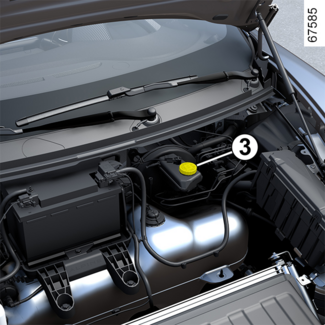

Livello 3
È normale che il livello scenda man mano che le pastiglie dei freni si usurano, ma
non deve comunque mai scendere al di sotto della soglia di allarme "MINI".
Se desiderate verificare direttamente lo stato di usura dei dischi e delle coppe,
procuratevi il documento che illustra il metodo di controllo disponibile presso la
Rete o sul sito internet del costruttore.
Riempimento
Ogni intervento sul circuito idraulico comporta la sostituzione del liquido ad opera
di un tecnico specializzato.
Utilizzate esclusivamente un liquido omologato dai nostri Servizi Tecnici (prelevato
da una confezione nuova).
Periodicità di sostituzione
Consultate il documento di manutenzione del vostro veicolo.
Suggerimento
In caso di diminuzione anormale e ripetuta del livello, rivolgetevi ad un Rappresentante
del marchio.
serbatoio liquido lavavetri
Riempimento

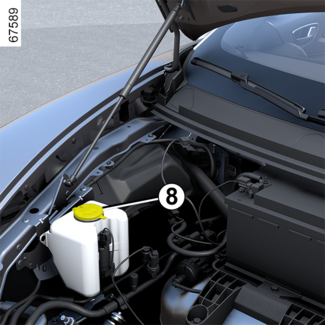

A motore spento, aprire il tappo 8. Riempite fino a vedere il liquido quindi reinserite il tappo.
Nota: verificare regolarmente il livello del serbatoio effettuando un rabbocco del liquido
prima di compiere un percorso.
Liquido
Prodotto lavavetri. In inverno utilizzare un prodotto antigelo. Utilizzate i prodotti
consigliati dalla Rete del marchio.
Filtri
La sostituzione degli elementi filtranti (filtro aria, filtro abitacolo etc.) deve
essere effettuata durante le operazioni di manutenzione del veicolo.
Periodicità di sostituzione degli elementi filtranti: consultare il libretto di manutenzione del vostro veicolo.
AVVERTENZA
Quando intervenite sul vano motore, assicuratevi che la levetta del tergivetro sia
in posizione di arresto.
Rischio di lesioni
AVVERTENZA
Prima di qualsiasi intervento sotto il cofano, il motore deve essere spento (consultate
il paragrafo "Avviamento/spegnimento del motore" del capitolo 2).
