Afficheurs et indicateurs

Tableau de bord
Il s’éclaire au déverrouillage du véhicule.

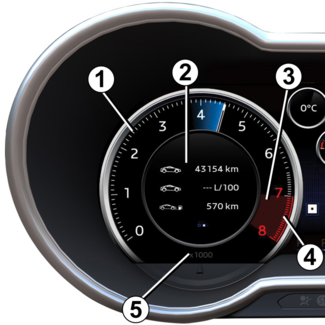

Compte-tours 1

(graduations x 1 000)

Alerte niveau huile moteur minimum

Au démarrage moteur, l’afficheur 2 vous alerte lorsque le niveau d’huile minimum est atteint. Reportez-vous au paragraphe « Niveau huile moteur » en chapitre 4.

Ordinateur de bord 2

Reportez-vous au paragraphe « Ordinateur de bord » en chapitre 1.

Indicateur de température du liquide de refroidissement

Le témoin 5 (mode « Normal  ») ou le témoin 6 (mode « Sport » ou « Track ») s’allume en rouge à la mise sous contact ou au démarrage du moteur puis s’éteint après quelques secondes.
Selon le mode de conduite sélectionné, lorsque le témoin 3 (mode « Normal  ») ou le témoin 6 (mode « Sport » ou « Track ») s’affiche en bleu, cela indique que la température du liquide de refroidissement est basse. Les performances du moteur sont limitées (puissance, couple et régime moteur).
Lorsque le témoin 3 disparaît ou lorsque le témoin 6 passe en blanc, cela indique que les performances du moteur sont optimales.
Lorsque le témoin 5 ou 6 s’allume en rouge, il indique une surchauffe. Arrêtez-vous. Laissez le moteur refroidir avant de vérifier le niveau de liquide de refroidissement (reportez-vous au paragraphe « Niveaux liquide de refroidissement » en chapitre 4). Si le niveau est normal, cela provient d’une autre cause. Faites appel à un Représentant de la marque.
Nota : la zone rouge 4 indique la limite du régime maximale du moteur (en tr/min). Elle évolue en fonction de la température du liquide de refroidissement.

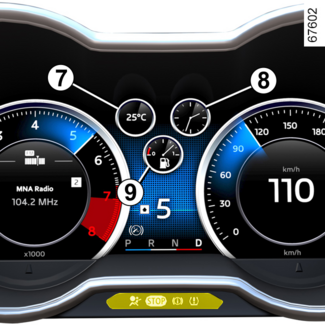

Indicateur de la température extérieure 7

Horloge 8

Indicateur de niveau de carburant 9

Indicateurs de vitesse 10 et 11

(km ou miles par heure)
L’indicateur 10 est donné à titre indicatif.
Contrôlez votre vitesse uniquement par l’indicateur de vitesse homologué 11.

Alarme sonore de survitesse

Suivant véhicule, un signal sonore retentit lorsque le véhicule dépasse 120 km/h.

Indicateurs en mode « Sport » ou « Track »

Selon le mode de conduite choisi (reportez-vous au paragraphe « Choix du mode de conduite » en chapitre 2), les informations suivantes peuvent s’afficher :

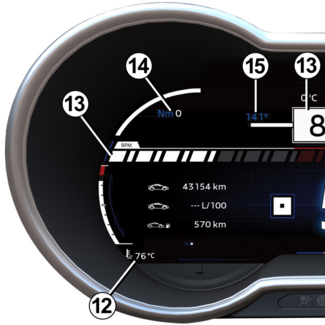

  • la température d’eau moteur 12. Indique la température (en degré Celsius ou Fahrenheit) du liquide de refroidissement.
Nota : la température de fonctionnement doit être inférieure à 115 °C environ. Au-delà, un message apparaît au tableau de bord ;
  • le régime moteur 13. Indique la vitesse de rotation du moteur (en tr/min) ;
  • le couple moteur 14. Permet de connaître le niveau de « reprise » disponible (en Newton.mètre) ;
  • l’angle du volant 15 (en degré) ;

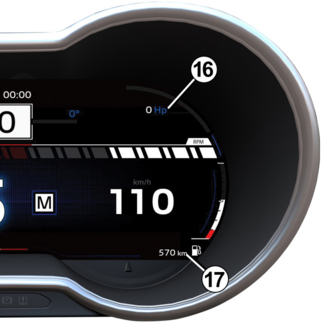

  • la puissance moteur 16. Indique la puissance moteur en temps réel (en chevaux DIN) ;
  • autonomie prévisible avec le carburant restant 17.
Tableau de bord en miles
(suivant véhicule, possibilité de passer en km/h)
  • Véhicule à l’arrêt, appuyez plusieurs fois sur l’un des boutons 19 ou 20 jusqu’au menu de réglage. Faites un appui long sur l’un des boutons 18, 19 ou 20 pour entrer dans le menu ;
  • à l’aide des boutons 19 ou 20, sélectionnez « unité » ;
  • faites un appui court sur le bouton 18, pour changer l’unité. La nouvelle unité est immédiatement appliquée.
Pour revenir au mode précédent, effectuez la même opération.
Nota : après une coupure de batterie, l’ordinateur de bord reviendra automatiquement à l’unité d’origine.
Conseil

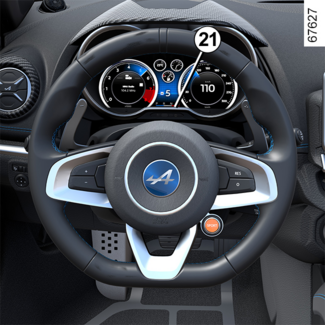

Aucun objet ne doit être placé sur le support 21 du tableau de bord.
Risque d’endommagement de l’afficheur du tableau de bord.
