Visores e indicadores
Visores e indicadores
Quadro de instrumentos
Acende-se quando o veículo é destrancado.
Conta-rotações 1
(escala x 1000)
Aviso do nível mínimo do óleo do motor
Quando o motor é ligado, o visor 2 alertará o condutor se o óleo se encontrar no nível mínimo. Consulte as informações
sobre o "Nível de óleo do motor" no Capítulo 4.
Computador de bordo 2
Consulte as informações sobre o "Computador de bordo" no Capítulo 1.
Indicador de temperatura do líquido de refrigeração

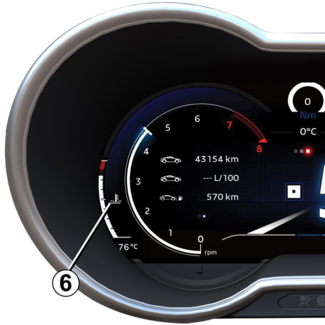

O testemunho 5 (modo "Normal") ou o testemunho 6 (modo "Sport" ou "Track") acende-se a vermelho quando a ignição ou o motor são ligados e, em seguida, apagam-se
ao fim de alguns segundos.
Consoante o modo de condução selecionado, quando o testemunho 3 (modo "Normal") ou o testemunho 6 (modo "Sport" ou "Track") for apresentado a azul, tal indicará que a temperatura do líquido de refrigeração
é baixa. O desempenho do motor será limitado (potência, binário e regime do motor).
Quando o testemunho 3 se apagar ou o testemunho 6 for apresentado a branco, tal indicará que o desempenho do motor é ideal.
Quando o testemunho 5 ou 6 for apresentado a vermelho, tal indicará um sobreaquecimento. Pare o veículo. Permita
que o motor arrefeça antes de verificar o nível do líquido de refrigeração (consulte
"Níveis do líquido de refrigeração" no Capítulo 4). Se o nível estiver normal, o testemunho
estará relacionado com outra situação. Chame um representante da marca.
Nota: a zona vermelha 4 indica o limite máximo do regime do motor (em rpm). Sofre alterações em função da
temperatura do líquido de refrigeração.

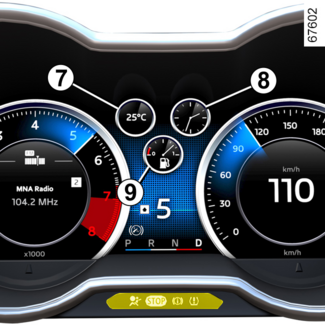

Indicador de temperatura exterior 7
Relógio 8
Indicador de nível de combustível 9
Velocímetros 10 e 11
(km ou milhas por hora)
O testemunho 10 é apresentado a título informativo.
Controle a sua velocidade apenas de acordo com o velocímetro aprovado 11.
Alarme sonoro de excesso de velocidade
Consoante o veículo, é emitido um sinal sonoro quando o veículo circula a mais de
120 km/h.

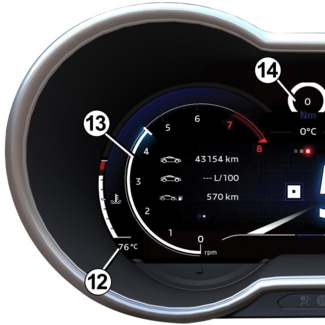

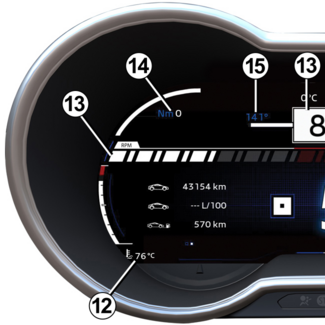

Indicadores no modo "Sport" ou "Track"
Consoante o modo de condução selecionado (consulte "Escolher o modo de condução" no
Capítulo 2), poderão ser apresentadas as seguintes informações:
- a temperatura do líquido de refrigeração do motor 12. Indica a temperatura (em graus Celsius ou fahrenheit) do líquido de refrigeração.
Nota: a temperatura de funcionamento da embraiagem deve ser inferior a aproximadamente
115 °C. Se a temperatura for superior, será apresentada uma mensagem no quadro de
instrumentos;
- o regime do motor 13. Indica o regime de rotação do motor (em rpm);
- o binário do motor 14. Apresenta o nível de binário disponível (em Newton-metro);
- o sensor de ângulo do volante 15 (em graus);
- a potência do motor 16. Apresenta a potência do motor em tempo real (em cavalos DIN);
- autonomia estimada com o combustível existente no depósito 17.
Quadro de instrumentos em milhas
(consoante o veículo, opção de mudar para km/h)

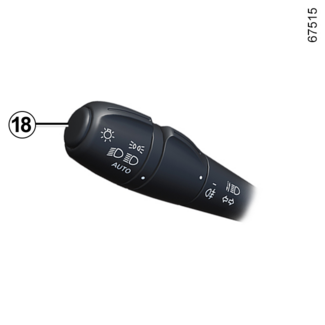

- Com o veículo imobilizado, prima por diversas vezes o botão 19 ou 20 até o menu das definições ser apresentado. Efetue uma pressão longa no botão 18, 19 ou 20 para entrar no menu;
- utilizando o botão 19 ou 20, selecione "Unidade";
- efetue uma pressão breve no botão 18 para alterar a unidade. A nova unidade é aplicada imediatamente.
Para voltar à unidade anterior, efetue a mesma operação.
Nota: assim que a bateria for desligada, o computador de bordo regressará automaticamente
à unidade de medida original.
Conselho
Não deve ser colocado qualquer objeto no suporte do quadro de instrumentos 21.
Risco de danos no visor do quadro de instrumentos.
