Wyświetlacze i wskaźniki

Tablica wskaźników
Świeci się, gdy pojazd jest odblokowany.

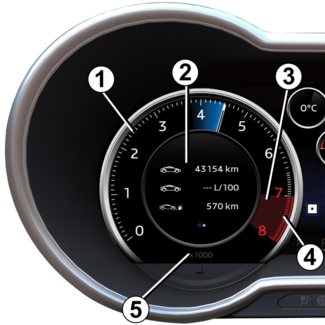

Obrotomierz 1

(podziałka × 1000).

Komunikat ostrzegający o minimalnym poziomie oleju silnikowego

Przy uruchomieniu silnika na wyświetlaczu 2 pojawia się ostrzeżenie, gdy ilość oleju jest na minimalnym poziomie. Patrz akapit "Poziom oleju silnikowego" w rozdziale 4.

Komputer pokładowy 2

Patrz rozdział 1, paragraf "Komputer pokładowy".

Wskaźnik temperatury płynu w układzie chłodzenia

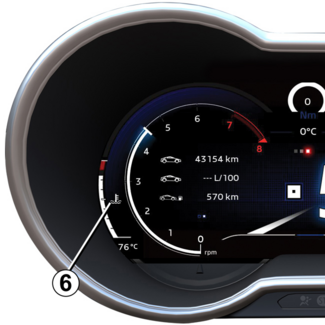

Lampka ostrzegawcza 5 (tryb "Normal ") lub lampka ostrzegawcza 6 (tryb "Sport" lub "Track") świeci się na czerwono, gdy zostanie włączony zapłon lub gdy zostanie uruchomiony silnik, a następnie wyłącza się po kilku sekundach.
W zależności od trybu jazdy, świecenie lampki ostrzegawczej 3 (tryb "Normal ") lub lampki ostrzegawczej 6 (tryb "Sport" lub "Track") na niebiesko oznacza, że temperatura płynu chłodzącego jest niska. Wydajność silnika jest ograniczona (moc, moment obrotowy i prędkość obrotowa).
Zgaśnięcie lampki ostrzegawczej 3 lub świecenie lampki ostrzegawczej 6 na biało oznacza optymalne osiągi silnika.
Gdy lampka ostrzegawcza 5 lub 6 świeci na czerwono, oznacza to przegrzanie. Zatrzymać pojazd. Poczekać na ostygnięcie silnika przed sprawdzaniem poziomu płynu chłodzącego (patrz "Poziom płynu w układzie chłodzenia" w rozdziale 4). Jeśli poziom jest prawidłowy, świecenie lampki ostrzegawczej dotyczy czegoś innego. Skontaktować się z Autoryzowanym Partnerem marki.
Uwaga: czerwona strefa 4 oznacza maksymalny zakres prędkości obrotowej silnika (w obr/min). Zmienia się w zależności od temperatury płynu chłodzącego.

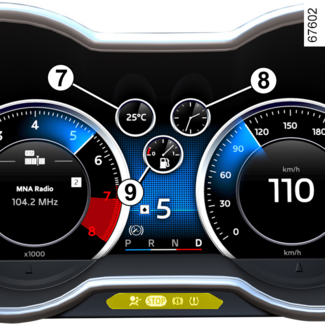

Wskaźnik temperatury zewnętrznej 7

Godzina 8

Wskaźnik poziomu paliwa 9

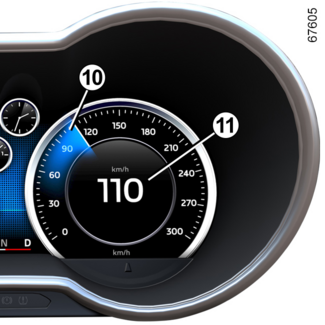

Prędkościomierze 10 i 11

(wyskalowany w km/h lub milach/h)
Wskaźnik 10 służy do celów informacyjnych.
Prędkość należy kontrolować wyłącznie na podstawie zatwierdzonego prędkościomierza 11.

Alarm dźwiękowy sygnalizujący przekroczenie prędkości

W zależności od wersji pojazdu, gdy prędkość pojazdu przekroczy 120 km/h, zostanie wygenerowany sygnał dźwiękowy.

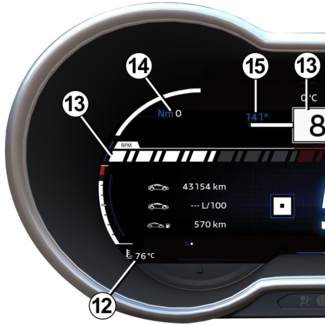

Wskaźniki w trybie "Sport" lub "Track"

W zależności od wybranego trybu jazdy (patrz "Wybór trybu jazdy" w rozdziale 2) mogą być wyświetlane następujące informacje:

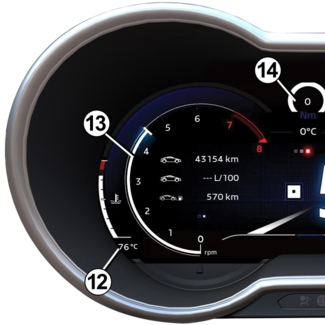

  • temperatura płynu chłodzącego silnik 12. Wskazuje temperaturę (w stopniach Celsjusza lub Fahrenheita) płynu chłodzącego.
Uwaga: temperatura pracy sprzęgła musi wynosić poniżej 115°C. Jeśli temperatura jest wyższa, pojawia się komunikat na tablicy wskaźników;
  • prędkość obrotowa silnika 13. Wskazuje prędkość obrotową silnika (w obr/min);
  • moment obrotowy silnika 14. Wskazuje dostępny moment obrotowy (w niutonometrach);
  • kąt skrętu kierownicy 15 (w stopniach);

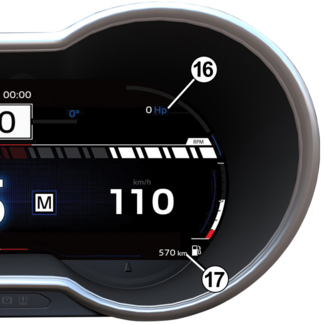

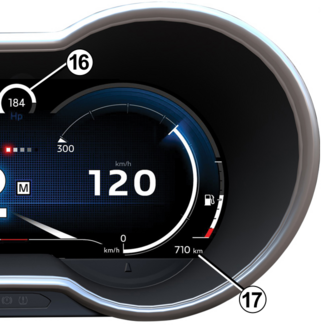

  • moc silnika 16. Wskazuje moc silnika w czasie rzeczywistym (w koniach mechanicznych DIN);
  • przewidywana odległość, którą można przejechać na paliwie pozostałym w zbiorniku 17.
Tablica wskaźników skonfigurowana w milach
(w zależności od pojazdu istnieje możliwość przełączenia na km/h)

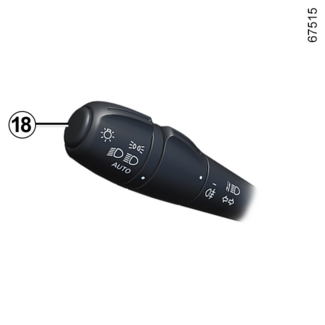

  • Po zatrzymaniu pojazdu nacisnąć kilka razy przycisk 19 lub 20 do momentu pojawienia się menu ustawień. Nacisnąć i przytrzymać przycisk 18, 19 lub 20, aby wejść do menu;
  • za pomocą przycisku 19 lub 20 wybrać opcję Jednostka;
  • nacisnąć krótko przycisk 18, aby zmienić jednostkę. Nowa jednostka zostanie natychmiast zastosowana.
W celu powrotu do poprzedniego trybu wykonać taką samą operację.
Uwaga: w obu przypadkach, po odłączeniu akumulatora komputer pokładowy powróci automatycznie do fabrycznie ustawionej jednostki.
Porada
Na wsporniku wyświetlacza tablicy wskaźników 21 nie należy umieszczać jakichkolwiek obiektów.
Ryzyko uszkodzenia wyświetlacza tablicy wskaźników.
