Klimaanlage mit Regelautomatik

  • 1
  • 2
  • 3
  • 4
  • 5

Klimaanlage mit Regelautomatik

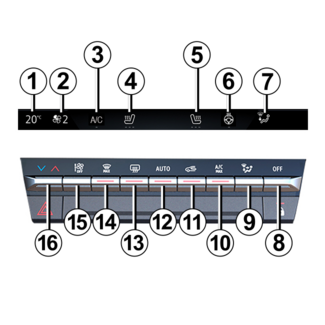

Bedieneinheiten:

1.
Temperaturanzeige der Fahrerheizung.
2.
Anzeige der Lüftungsgeschwindigkeit.
3.
Bedienelement für die Aktivierung der Klimaanlage
4.
Aktivierungssteuerung für den beheizten Fahrersitz.
5.
Aktivierungssteuerung für Beifahrersitzheizung.
6.
Aktivierungssteuerung für beheiztes Lenkrad.
7.
Luftverteilungsanzeige im Fahrgastraum.
8.
System aus Steuerung.
9.
Einstellung der Luftverteilung im Fahrgastraum.
10.
Aktivierungssteuerung für die Funktion „A/C MAX“.
11.
Umluftbetrieb.
12.
Bedienelement für die Aktivierung der Klimaanlage im Modus AUTO.
13.
Entfrostungs-/Antibeschlageinrichtung Heckscheibe und heizbare Außenspiegel (je nach Fahrzeugausführung).
14.
Funktion „Klare Sicht“.
15.
Anpassen der Gebläseleistung und Abstellen des Systems.
16.
Einstellen der Lufttemperatur auf der Fahrer-/Beifahrerseite.

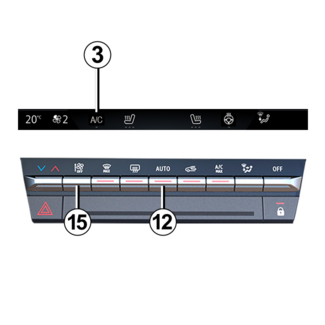

Aktivierung/Deaktivierung des Systems

Aktivieren des Systems

Wenn das Fahrzeug gestartet wird, kehrt das System zum zuletzt verwendeten Programm zurück.
Das System arbeitet auch, wenn das Fahrzeug bei laufendem Motor steht.
Drücken Sie das Bedienelement 12, um das System zu aktivieren, oder stellen Sie das Bedienelement 15 auf die gewünschte Gebläsestufe ein.

Abschalten der Anlage

Drücken Sie das Bedienelement 8, um das System zu stoppen.

Ein- und Ausschalten der Klimaanlage

Im Automatikmodus steuert das System die Aktivierung der Klimaanlage. Es ist weiterhin möglich, das System durch Drücken des Bedienelements 3 zu aktivieren oder zu deaktivieren.

Automatikmodus

Die Klimaautomatik garantiert (außer bei extremem Einsatz) ein angenehmes Klima im Fahrgastraum sowie gute Sicht bei optimiertem Kraftstoffverbrauch.
Das System steuert die Gebläseleistung, die Luftverteilung, den Umluftbetrieb, das Ein- und Ausschalten der Klimaanlage und die Lufttemperatur.
Bei diesem Modus stehen drei Programme zur Auswahl:
AUTO:: Optimiert das gewählte Raumklima entsprechend den äußeren Bedingungen. Drücken Sie auf 12.
SOFT: Ermöglicht es, das gewünschte Temperaturniveau sanfter und leiser zu erreichen. Drücken Sie die Taste 12, drücken Sie dann in Abwärtsrichtung, um den Modus SOFT zu aktivieren.
FAST: Erhöht den Luftstrom im Fahrgastraum. Dieser Modus empfiehlt sich besonders zur Optimierung des Komforts auf den Rücksitzen. Drücken Sie die Taste 12, dann erneut in Aufwärtsrichtung drücken, um den Modus FAST zu aktivieren.
Wenn die Klimaanlage im Automatikmodus startet, wechselt das System zum zuletzt verwendeten Programm.
Tipp
Bei Betätigung einer anderen Taste als der Taste AUTO wird der Automatikmodus deaktiviert.

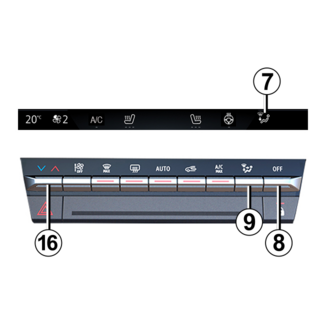

Einstellung der Luftverteilung im Fahrgastraum

Drücken Sie einmal oder wiederholt auf 9, um die Luftverteilung einzustellen. Die gewählte Luftverteilung 7 wird auf dem Multimedia-Display angezeigt. Die Stellungen sind in der folgenden Reihenfolge:
Die Luft wird zu den Belüftungsdüsen für die Frontscheibe und der vorderen Seitenscheiben geleitet.
Die Luft wird zu den Belüftungsdüsen für die vorderen Seitenscheiben, den Luftdüsen im Armaturenbrett und in die Fußräume geleitet.
Die Luft wird im Wesentlichen zu den Luftdüsen im Armaturenbrett geleitet.
Der Luftstrom wird zu den Belüftungsöffnungen am Armaturenbrett und in die Fußräume geleitet.
Die Luft wird hauptsächlich in die Fußräume geleitet.

Temperaturregler (Heizung)

Drücken Sie das Bedienelement 16, um die Lufttemperatur einzustellen.

Betätigung für Gebläseleistung

Im Funktionsmodus „Regelautomatik“ passt die Anlage die Gebläseleistung stets so an, dass das gewählte Raumklima erreicht und beibehalten wird.
Sie können die Gebläseleistung jederzeit an Ihre Bedürfnisse anpassen, indem Sie das Bedienelement 15 drücken, um die Gebläseleistung zu erhöhen oder zu verringern.

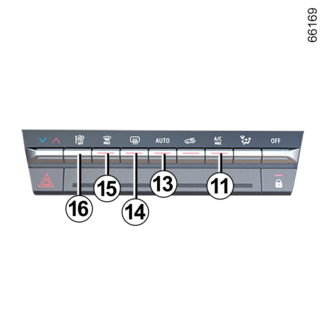

Funktion „freie Sicht“

Drücken Sie die Taste 14: Die eingebaute Anzeige leuchtet auf.
Diese Funktion ermöglicht ein schnelles Entfernen des Front-, Heck- und Seitenscheibenbeschlags sowie des Außenspiegelbeschlags (fahrzeugabhängig). Sie aktiviert automatisch die Klimaanlage und die Heckscheibenheizungsfunktionen.
Zum Verlassen der Funktion drücken Sie die Taste 12 oder 14
Tipp
Einige Tasten verfügen über eine Betriebsanzeigeleuchte, welche den Funktionsstatus anzeigt.

Heckscheibenbelüftung und -entfrostung

Drücken Sie die Taste 13: Die eingebaute Anzeige leuchtet auf. Diese Funktion ermöglicht es, die Heckscheibe und die Außenspiegel entsprechend ausgestatteter Fahrzeuge schnell von Beschlag und Vereisung zu befreien.
Um diese Funktion zu beenden, erneut die Taste 13 drücken. Standardmäßig wird die Entfeuchtung automatisch abgeschaltet.

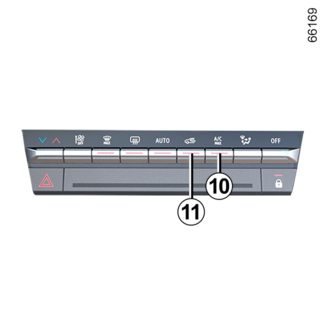

Funktion „A/C MAX“

Die Funktion „A/C MAX“ ermöglicht es dem Benutzer, die maximale Leistung seiner Klimaanlage zu erleben, ohne Einschränkungen oder Kompromisse in Bezug auf die Akustik oder das Gefühl, dass die Luft an den Händen und im Gesicht zu kalt ist.
Diese Funktion umfasst automatische Änderungen:
  • Temperatur auf maximal kalt programmiert;
  • Verteilung der Luft zu den Insassen;
  • Luftstrom bei maximaler Leistung;
  • Aktivierung der Klimaanlage;
  • Luftumwälzung.
Drücken Sie 10 und aktivieren Sie die Funktion. Deaktivieren des Sparmodus damit uneingeschränkte Leistung verfügbar ist.

Einschalten der Luftumwälzung (einschließlich Aktivierung der Umwälzklappe)

Diese Funktion wird automatisch gesteuert, sie kann jedoch auch manuell aktiviert werden. In diesem Fall wird der Vorgang durch eine Kontrolllampe auf der Taste 11 bestätigt.
Tipp
Die Beschlagentfernung/Enteisung hat weiterhin Vorrang vor der Luftumwälzung.
Manuelle Nutzung
Drücken Sie die Taste 11: Die eingebaute Anzeige leuchtet auf.
Bei Umluftbetrieb über längere Zeit wird die Luft allmählich stickig, da sie nicht erneuert wird, und die Scheiben können beschlagen.
Es empfiehlt sich daher in jedem Fall, durch erneuten Druck auf die Taste 11 wieder auf Automatikbetrieb umzustellen, wenn der Umluftbetrieb nicht mehr erforderlich ist.

Luftreiniger

Weitere Informationen entnehmen Sie bitte der Multimedia-Bedienungsanleitung.

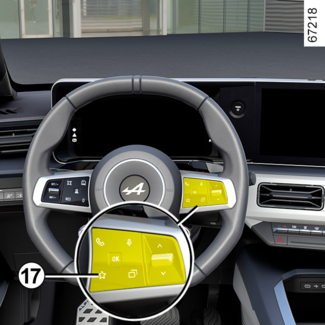

„Favoriten“-Funktion

Je nach Fahrzeug können Sie durch Drücken der Lenkradsteuerung 17 folgende Funktionen entsprechend den zuvor gespeicherten Nutzungseinstellungen aktivieren:
  • Beheizbares Lenkrad
  • Sitzheizung.
  • Luftreinigung.
Weitere Informationen zur Programmierung dieser Funktion finden Sie in der Multimedia-Anleitung.

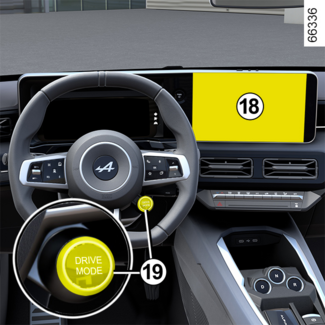

Sparmodus

Im Menü FAHRMODUS, das über den Multimedia-Bildschirm 18 oder durch Drücken des Schalters 19 aufgerufen werden kann, können Sie den Sparmodus aktivieren, der die Heizstufe beeinflusst und den Kraftstoffverbrauch des Fahrzeugs reduziert.
Unterhalb der Temperaturanzeige auf dem Multimediabildschirm 18 leuchtet eine Sparanzeige auf, um Sie darüber zu informieren, dass der Sparmodus aktiviert ist.
